  手机制程自动化设备
Manual process automation equipment

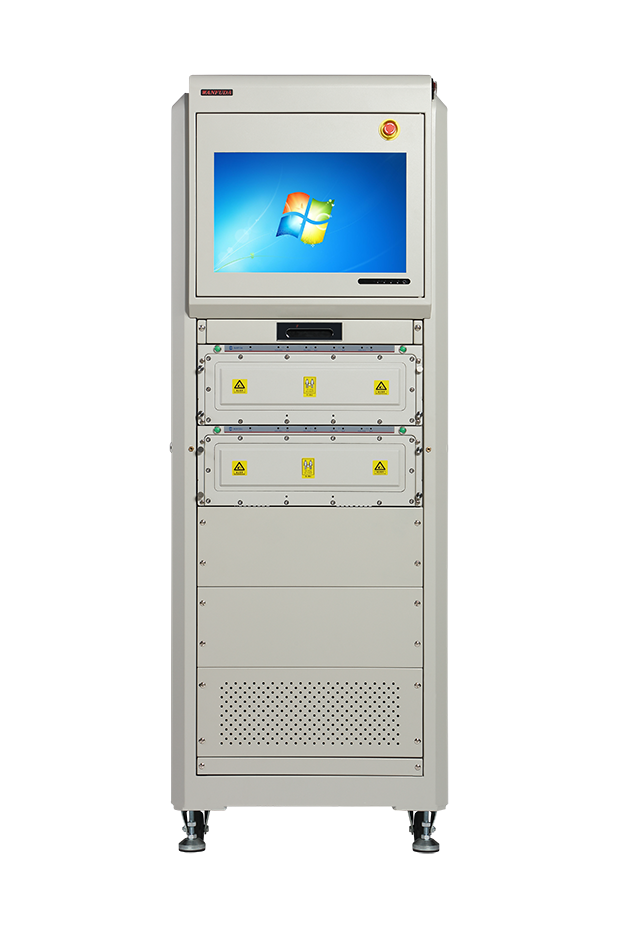

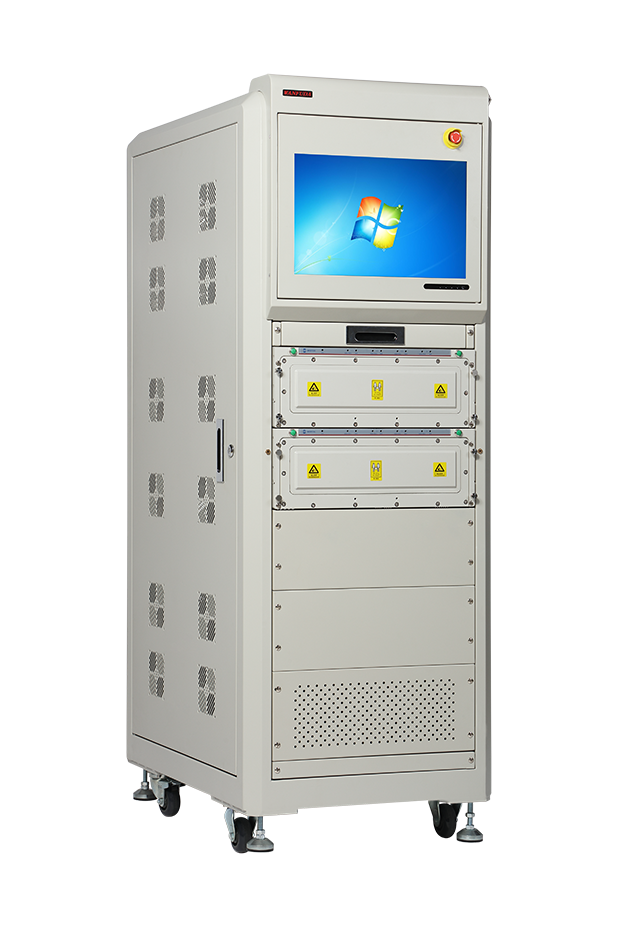

射频测试系统
产品特点
减少大量附加设备投入,单位面积内产能大幅提升
工作量少,可迅速完成线体架设,满足客户产能急速提升的需求
结构设计合理,保障测试稳定性,大大减少产线操作和人力成本
预留自动化接口,可根据客户需求设计无人化生产
外观简洁大方,整齐方正,便于产线布局和5S管控
90%以上部件可重复利用,满足产线迭代和换线生产的需求
做工精良,采用业内顶级厂商零配件,保证平台测试稳定性
批量导入后可减少70%的耗材使用量
产品介绍
规格参数

多工位并行测试定制化升级,一个平台可以同时测试4块手机主板,一个机柜可以放置4个平台,同时测试16块手机主板。




特性名称 特性描述
拼板并行测试 最大支持4路USB,4路BAT电压
射频接口 每PCS单板最大支持6pcs RF Switch,
4PCS单板共24路射频接口
单板尺寸 支持最大单板尺寸:280*200mm
隔离度 800MHz-2.5GHz可达到75dB,
2.5GHz-6GHz可达到55dB以上
自动化 单板自动化进出



规格名称

规格描述

设备尺寸

长×宽×高:900mm×600mm×1800mm(长度为抽屉关闭状态下尺寸)

设备重量

最大350Kg(包含4台CMW500)

额定电压

220V/50Hz同时可兼容110V/60Hz

最大功率

3.5KW

适用气压范围

0.45~0.9MPa

工控机/2台

处理器:Intel(R) Core(TM) i7-3770 CPU @3.40GHz  3.40GHz

运行内存:8GB;

硬盘:1TB;

操作系统:Windows7 64位旗舰版;

母 夹

包含部件:母夹框体、子夹

工控单元

包含部件:工控机、主控板、AC-DC/DC-DC电源板、USB、散热系统、屏蔽系统、吸合系统、升降系统等
